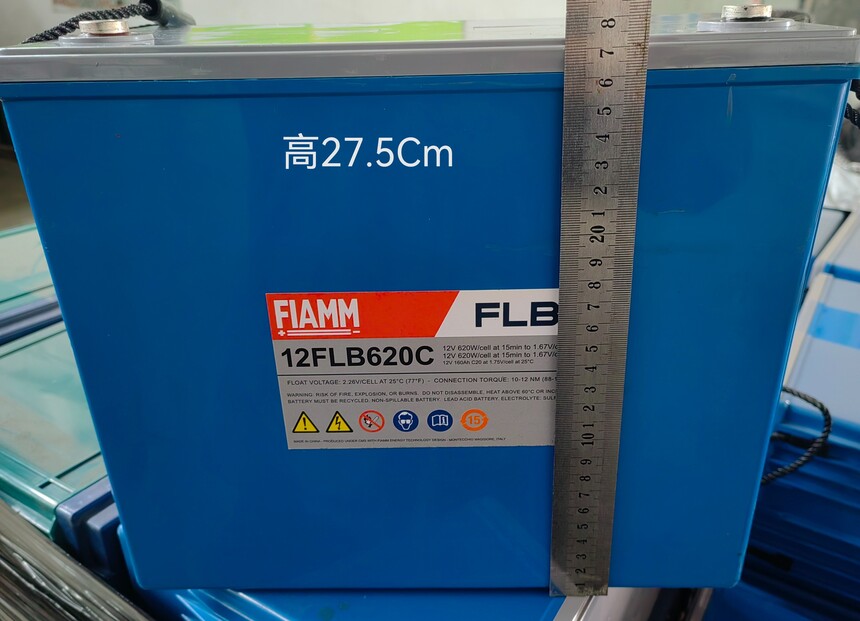

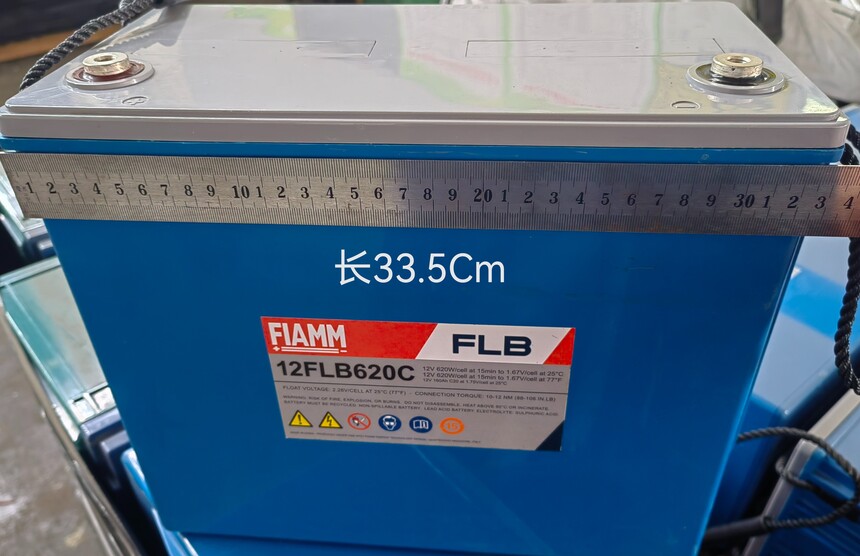

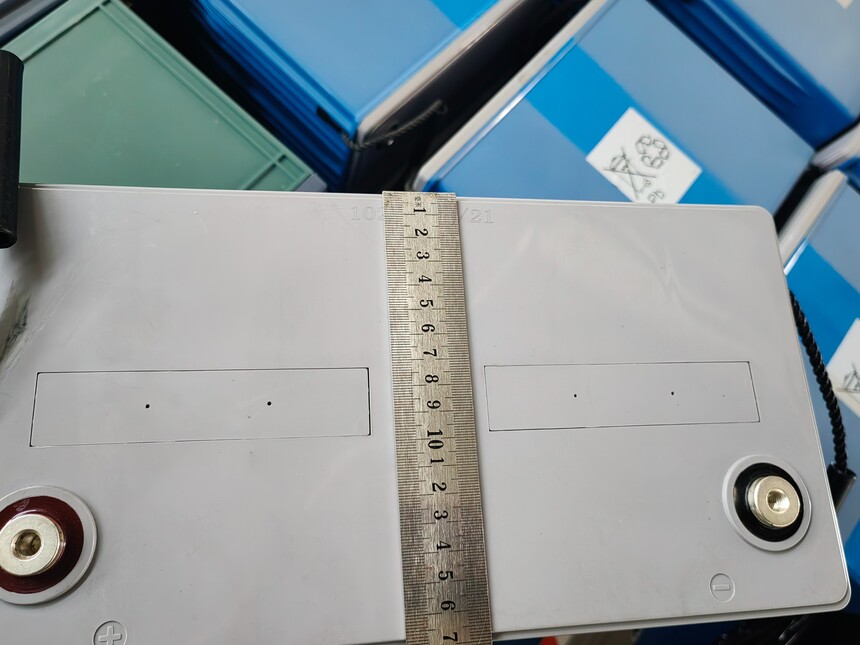

一、鼓肚变形的根本成因与总体机理

蓄电池鼓肚变形的本质是内部气体生成速率超过安全阀排气能力，导致壳体内压持续升高，超出外壳材料屈服强度后发生塑性变形1。该现象并非单一故障所致，而是由电气异常、化学反应失控、结构设计缺陷与环境因素耦合引发的系统性失效。

其核心演化路径可概括为以下闭环过程：

异常工况触发析气：过充电、高温、短路等导致正极大量析氧（O₂↑），负极在高压下析氢（H₂↑）2；
气体复合受阻或排放滞后：隔板堵塞、电解液分布不均或安全阀响应迟缓，使氧气无法有效扩散至负极进行氧复合反应3；
压力积聚与失水加剧：未复合气体顶开安全阀逸出，造成水分永久流失，电解液浓度上升，热容下降4；
温升加速与析气正反馈：失水后内阻增大，充放电发热量增加；温度上升进一步降低析气过电位，促使更多气体产生5；
热失控与结构破坏：当温度升至80℃以上时，塑料壳体软化，在内部高压作用下发生不可逆鼓胀变形6。

在整个过程中，“失水”是连接电化学异常与热力学失控的关键中间状态。实验表明，一旦失水率超过15%，电池即进入不可逆劣化阶段，热失控风险急剧上升7。

阶段	核心过程	技术后果
初始异常	过充、高温、短路等非正常工况	触发正负极异常析气
气体积累	氧复合效率下降，安全阀开启频繁	内部压力上升，水分流失
热学恶化	电解液减少 → 热容下降 → 温升加快	析气过电位降低，产气量指数增长
正反馈循环	“温升→析气↑→发热↑→温升↑”形成自激	进入热失控状态
结构失效	壳体承受压力超限，材料软化	发生塑性鼓肚变形

上述机理适用于非凡电池（VRLA）、锂离子电池等多种类型，具体表现形式因电池体系而异，但根本物理路径高度一致8。

二、鼓肚原因分类与详细机理解释

非凡电池鼓肚变形由多种技术因素共同引发，依据其作用机制可归纳为五大类：充电管理不当、运行环境与使用习惯、制造工艺缺陷、结构设计问题及系统集成风险。以下对各项原因进行分类并深入解析其电化学与工程机理。

（一）充电管理不当

此类原因直接触发异常电化学反应，是鼓肚最常见的诱因。

过充电
当电池充满后仍持续充电，尤其在浮充阶段电压过高或电流过大时，将强制电解水反应： $2 H_{2} O \to O_{2} ↑ + 2 H_{2} ↑$ 正极析出氧气，负极析氢，若氧复合机制失效，气体积聚导致内压上升1。劣质或老化充电器易发生参数漂移，输出电压超过推荐值（铅酸电池单体应≤2.35V），加剧析气速率9。
充电器不匹配或劣质
使用非原装、电压不匹配（如60V充电器充48V电池）或无智能断电功能的充电设备，会导致慢性过充。此类充电器无法识别电池状态，在转灯后仍维持高电压，使电池长期处于析气区，水分持续流失10。

（二）运行环境与使用习惯

外部条件通过加速副反应和削弱材料性能间接促进鼓肚。

高温环境充电
环境温度高于35℃时，析气反应的活化能降低，相同电压下更易析出氢氧混合气。同时，安全阀橡胶部件软化，开启压力不稳定；外壳材料热变形温度下降，在较低压力下即可发生塑性变形11。骑行后立即充电造成的“热上加热”效应尤为危险12。
深度放电与频繁快充
长期将电量用至20%以下，易导致铅酸电池极板硫化或锂电池析出锂枝晶，破坏内部结构。再次充电时反应异常，局部温升剧烈，产气增多1。公共快充站的大电流冲击（6–10倍于普通充电）加快失水速度，增加鼓包风险10。

（三）制造工艺缺陷

生产过程中的偏差直接影响非凡电池内部平衡，埋下长期隐患。

电池单格加酸误差过大

加酸过量：破坏VRLA电池的“贫液式”设计，堵塞隔板孔隙，阻碍氧气从正极向负极扩散，降低氧复合效率，未复合气体积聚致压升高3。
加酸不足：电解液无法充分浸润极板与AGM隔板，造成局部活性物质利用率低、内阻增大，发热量增加，进入“温升—失水—再温升”的恶性循环13。

隔板吸酸量及定量偏差过大
若隔板吸酸能力不均，会导致电解液分布失衡。垂直安装时，重力作用使下层饱和而堵塞氧通道，上层缺酸则电阻增大、发热严重，形成上下温差与压力梯度，易产生局部“气囊”，诱发壳体不均匀膨胀14。
极板氧化度不一样
虽非独立主因，但氧化程度差异会引发潜在风险：

活性物质（如α-PbO₂与β-PbO₂）膨胀系数不同，充放电过程中体积变化不同步，引起局部应力集中；
导致活性物质裂纹、脱落，进而形成热点，降低析气电位，促使该区域气体析出速率高于其他部位15。

（四）结构设计问题

关键组件的设计与性能直接影响气体调控与压力释放能力。

安全阀开闭阀压不一致
安全阀作为唯一可控泄压通道，其性能至关重要：

开闭阀压异常	后果
开启压力过高或阻塞	气体无法及时释放，压力积聚致鼓肚 3
关闭压力过低或复位失败	安全阀常开，氧复合效率下降，失水严重 16
开闭压差过大（>10kPa）	循环寿命明显下降，不利于维持微正压环境 16

推荐实际应用中将开启压力设定在10~15kPa区间，闭阀压力接近开阀压力以优化氧复合效率17。

壳体破裂
物理损伤（如撞击、挤压）可导致内部短路，瞬时释放大量热量与气体，压力骤增引发爆炸性鼓胀8。微裂纹或密封失效还会使空气进入，加速电极氧化，进一步升温增压，形成二次破坏18。

（五）系统集成风险

多电芯组合使用时的一致性控制不当，会放大个体缺陷的影响。

配组不严格
电芯间容量、电压、内阻、自放电率等参数差异会导致充放电不均衡：

容量差异 > ±5%：小容量电芯率先充满或耗尽，其余电芯继续充放电，导致其过充或过放19；
内阻差异 > 8%：高内阻电芯发热量更大（Q = I²Rt），形成局部热点，加速老化；
电压偏差 > 0.08V：高电压电芯长期处于过充边缘，析氧加剧。

上述差异远超GB/T 31484-2015国家标准限值，构成严重安全隐患19。

用户私自调配电池成组
属于高风险行为，常见隐患包括：

混用不同类型电池或充电器：如使用59V铅酸充电器为54.6V锂电池充电，必然导致过充，电解液分解产气，引发鼓包甚至爆炸20；
使用退役翻新电芯：“三无”电池老化严重，BMS缺失，极易热失控21；
连接工艺缺陷：螺栓拧穿、焊接不良等可直接造成短路爆燃，已有致人死亡案例报道22。

三、关键因素间的相互影响关系

非凡电池鼓肚变形极少由单一因素独立引发，更多是多种缺陷或异常条件耦合叠加、相互促进的结果。各因素之间存在显著的协同放大效应，形成“1+1>2”的风险倍增机制。理解这些相互作用关系，有助于识别高危组合场景，提升故障诊断与预防的精准性。

以下为关键因素之间的主要相互影响路径：

主要因素	受其影响的因素	相互作用机制	引用
过充电	失水、温度、安全阀响应	过充直接导致析气与失水；温升降低安全阀灵敏度，使其开启延迟，加剧压力积聚 5	5
高温环境	析气速率、安全阀性能、外壳强度	高温促进副反应产气，同时削弱橡胶密封性与壳体机械强度，使电池在较低内压下即发生变形 11	11
失水	内阻、热容、氧复合效率	失水后隔板收缩，内阻上升发热量增加；热容下降使温升加快；同时氧复合通道更畅通，反而释放额外热量，加速热失控 23	23
安全阀失效	失水控制、压力调节	安全阀若开启压力过高或关闭不严，将无法有效调控内部微正压环境，放大其他所有因素的危害 17	17
配组不一致	单体过充/过放	一致性差迫使部分电芯长期处于非设计工况，如小容量单体反复深度循环，易硫化或析锂，成为系统薄弱点 19	19

特别值得注意的是，“高温 + 过充电 + 安全阀老化”三者叠加构成最典型的高危场景：高温环境下使用劣质充电器对已存在轻微失水的电池进行长时间浮充，可在数小时内引发剧烈鼓包，远快于任一单一因素作用下的劣化速度23。此类复合型故障在夏季户外充电或老旧电动车中尤为常见。

此外，制造环节的偏差（如加酸误差、隔板吸酸量不均）虽初期表现隐匿，但会降低电池对运行工况波动的耐受阈值，使正常充电电压或环境温度也可能触发异常析气，体现出“先天不足，后天易损”的特征3。

四、热失控形成过程详解

热失控是非凡电池鼓肚变形的核心演化机制，其本质是一个由电化学异常触发、经热力学正反馈放大、最终导致结构失效的不可逆过程。该过程并非瞬时发生，而是经历多个阶段逐步演进，各阶段相互耦合，形成“自加速”效应。

以下为热失控的典型发展路径，分为五个关键阶段：

1. 初始异常触发

外部或内部异常工况打破电池平衡状态，成为热失控的起点。常见诱因包括：

过充电：浮充电压过高（>2.35V/单体）或充电时间过长，强制电解水反应；
环境高温：环境温度超过35℃，降低析气活化能；
单格短路：局部电芯失效，迫使其余单体过充；
配组不均：电芯间容量、内阻差异导致部分单体长期处于非设计工况24。

此阶段表现为充电末期电压异常升高、气泡产生早且剧烈，标志着系统已进入危险区25。

2. 气体积累与压力上升

在异常条件下，正极开始大量析氧（O₂↑），负极在高压下析氢（H₂↑）： $2 H_{2} O \to O_{2} ↑ + 2 H_{2} ↑$ 若氧复合机制受阻（如隔板堵塞、电解液分布不均），气体无法被负极有效吸收，导致体内压力持续上升。当压力超过安全阀开启阈值（通常为10–30 kPa）时，阀门周期性开启排气，造成水分永久流失26。

3. 失水引发热学恶化

失水是连接“电化学异常”与“热失控”的关键桥梁。随着水分减少，发生以下连锁变化：

热容下降：水是主要热容介质，失水后相同发热量下温升更快；
隔板收缩：AGM隔板干燥后收缩，与极板附着力变差，接触电阻增大；
内阻上升：导致充放电过程焦耳热增加，进一步推高温度4。

实验表明，当失水率超过15%时，电池即进入不可逆劣化阶段，热失控风险急剧上升7。

4. 正反馈循环建立

温度升高反过来降低析气反应的过电位，使氧气和氢气生成速率呈指数级增长：

析气量↑ → 放热↑ → 温度↑ → 析气电位↓ → 析气量↑
同时，VRLA电池中正极析出的氧气在负极快速复合放热，释放额外热量（比开口电池多3–4倍），加剧温升23。

此时系统进入“温升—产气—再温升”的自激循环，即使切断外部电源，内部反应仍可自行维持并加速。

5. 结构失效与鼓肚变形

当内部温度达到80℃以上时，塑料壳体（如ABS或PP材料）接近软化点，机械强度大幅下降。在持续高压作用下，壳体发生塑性变形，表现为侧壁鼓胀、盖板翘起等宏观形变6。

一旦出现鼓包，说明内部已存在严重故障，继续使用可能引发漏液、燃烧甚至爆炸，必须立即停用并更换1。

阶段	核心驱动	关键物理变化	典型表现
1. 初始异常	过充/高温/短路	电压异常升高	提前出气泡、充电发热
2. 气体积聚	析气速率 > 排气能力	内压上升	安全阀频繁开启、失水
3. 热学恶化	失水导致热容下降	温升加快、内阻上升	发热量显著增加
4. 正反馈	温度降低析气电位	产气指数增长	“热上加热”自加速现象
5. 结构破坏	壳体软化 + 高压	塑性变形	外壳鼓胀、不可恢复

整个过程可在数小时至数天内完成，具体速度取决于初始异常强度与电池本体状态。预防的关键在于早期识别并阻断任一环节的发展。

五、预防与控制措施建议

为有效防控非凡电池鼓肚变形，需从设计优化、参数控制、系统监控与使用规范四个维度协同实施，构建全生命周期风险管理体系。以下措施均基于行业标准、工程实践及最新技术进展提出，具备可操作性与技术可行性。

（一）设计与制造端优化

在电池本体设计与生产环节采取主动防护策略，从根本上提升抗鼓包能力：

采用双级泄压安全阀结构：一级机械阀维持微正压环境以促进氧复合，二级压电陶瓷阀在过充或热失控时瞬时开启，实现分级泄压，显著提升安全性27。
优化壳体结构强度：引入加强筋网络、橡胶缓冲层或碳纤维复合材料，提高外壳抗压与抗冲击性能；对于方形电池，改进平面结构为拱形或波纹状以增强刚性28。
实施加酸精度控制工艺：应用负正压组合加酸、阶梯式保压注液等先进工艺，确保电解液分布均匀，避免富液或干涸区域形成29。
推广智能分选配组技术：使用自动分选机（如比斯特1810B）对电芯进行多参数筛选，确保容量差异≤±5%、内阻一致性达±5.2%以内，杜绝“木桶效应”隐患30。

（二）运行参数精准控制

严格设定并动态调节关键电气参数，防止异常工况触发析气反应：

浮充电压必须匹配温度补偿机制：铅酸电池标准浮充电压为 2.25V/单体（25℃），且应设置温度补偿系数为 -3mV/℃·单体，即温度每升高1℃，电压下调3mV，避免高温下过充31。
限制最大充电电压与电流：单体电压不得超过2.35V，避免进入剧烈析气区；充电电流宜控制在0.1C~0.3C之间，防止大电流冲击导致失水加速5。
安全阀压力合理设定：推荐开启压力控制在 10~15kPa 区间，闭阀压力接近开启压力，开闭压差不超过 10kPa，以维持稳定微正压环境，提升氧复合效率17。

（三）系统级监测与保护

部署多层次电子防护系统，实现实时预警与快速响应：

防护层级	技术手段	功能说明	引用
第一层	充电管理IC	执行恒流-恒压-涓流三阶段充电逻辑，在电压达阈值后自动切换或截止	32
第二层	BMS电池管理系统	实时监控每节电芯电压、温度与SOC，任一单体超压（如>4.25V）即切断回路	33
第三层	硬件比较器	使用TL431+光耦等独立电路，实现高压直接硬断，不依赖软件判断	32
第四层	温度保险丝	NTC/PTC联动，当检测到异常温升（如>80℃）时立即断电，防止热蔓延	32
